弱電系統工程是現代智能化建筑、園區及基礎設施的核心組成部分，而通信工程作為其關鍵子系統，其設計與設備安裝方案的優劣直接關系到整個信息網絡系統的性能、可靠性與擴展性。一套科學、嚴謹的通信工程設計與設備安裝方案，必須遵循標準化、模塊化、前瞻性的原則，確保系統高效、穩定、安全地運行。
第一部分：通信工程設計原則與流程
通信工程設計是整個工程實施的藍圖，必須先行且周密。
- 需求分析與規劃：
- 用戶需求調研：明確項目用途（如辦公樓、數據中心、校園、醫院）、當前及未來的用戶容量、業務類型（數據、語音、視頻、物聯）、帶寬要求、可靠性等級和安全管理需求。
- 現場勘查：詳細了解建筑結構、管線橋架路由、機房與弱電間位置、供電及接地條件、電磁環境等，為設計提供第一手資料。

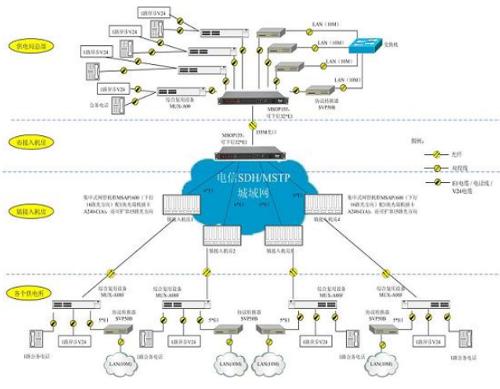

- 網絡架構規劃：確定采用的核心-匯聚-接入三層架構或簡化的兩層架構。規劃光纜與銅纜的主干及水平子系統，設計邏輯拓撲與物理拓撲。
- 系統詳細設計：
- 布線系統設計：依據國際標準（如TIA/EIA-568、ISO/IEC 11801），設計綜合布線系統。包括：光纖類型與芯數（如OM3/OM4多模、OS2單模）、雙絞線類別（如Cat6A/Cat7）、信息點分布與密度、配線架與機柜配置、管槽路由與規格。
- 設備選型與配置：根據網絡架構，選定核心交換機、匯聚交換機、接入交換機、路由器、防火墻、無線控制器及AP等設備的具體型號。設計設備間的連接關系、VLAN劃分、IP地址規劃、路由與安全策略。
- 機房與弱電間設計：設計設備布局、機柜排列、空調與通風、UPS供電系統、防雷接地系統、消防與安防監控等，確保設備運行環境符合國家標準（如GB 50174）。
- 文檔輸出：完成全套設計圖紙（系統圖、平面布置圖、管線路由圖、機柜配線圖）及詳細的設備清單、材料清單、配置方案與技術規范書。
第二部分：通信設備工程安裝實施方案
安裝實施是將設計轉化為實體的過程，必須規范、精準。
- 施工前準備：
- 技術交底：設計人員向施工團隊詳細講解設計方案、技術要點與施工規范。
- 材料與設備檢驗：所有線纜、配線件、設備到場后，進行規格、型號、數量及質量檢查，確保符合設計及合同要求。
- 施工環境確認：檢查機房、弱電間土建、供電、接地、溫濕度等條件是否滿足安裝要求。
- 管線敷設與布線施工：
- 管槽安裝：按照圖紙安裝橋架、線管，確保路徑合理、安裝牢固、接地良好，并預留足夠的擴展空間。
- 線纜敷設：嚴格區分光纜、數據電纜、電源線，分開敷設并保持最小間距以防干擾。拉線力度均勻，做好線纜標識（兩端標簽），彎曲半徑符合規范。
- 端接與配線：在配線架和信息模塊處進行端接，使用專用工具，確保接線圖正確（如T568A/B），端接損耗達標，并立即進行導通性測試。
- 設備安裝與上架：
- 機柜安裝：機柜安裝穩固、垂直，并可靠接地。柜內配線架、理線器、電源PDU等附件安裝整齊。
- 設備上架：按照設計圖紙將交換機、服務器等設備安裝至指定機柜位置，使用配套螺絲固定。注意設備散熱空間（前后間距）和承重。

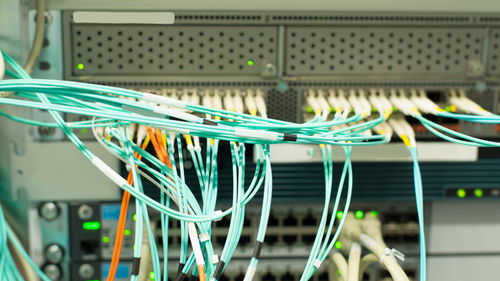

- 系統連接：根據配置方案，使用相應跳線（光纖跳線、網線）連接設備。光纖連接需注意接口清潔，連接后應加蓋防塵帽。所有線纜應綁扎整齊，標識清晰。
- 系統調試與測試：
- 單機調試：設備加電，進行基礎配置加載，檢查指示燈狀態，確認單機運行正常。
- 鏈路測試：使用專業認證測試儀（如Fluke DSX）對每一條銅纜和光纜鏈路進行測試，確保參數（如接線圖、長度、衰減、近端串擾NEXT、回波損耗等）符合設計標準。
- 系統聯調：配置網絡協議、VLAN、路由、安全策略等。進行連通性測試、帶寬測試、丟包率及延遲測試。對無線網絡進行場強覆蓋測試和漫游測試。
- 文檔記錄：詳細記錄所有測試結果、設備最終配置，形成完整的竣工資料。
第三部分：質量控制與驗收移交
- 全過程質量管理：設立關鍵質量控制點（如材料進場、隱蔽工程、鏈路測試、系統聯調），嚴格執行自檢、互檢、專檢。
- 竣工驗收：系統穩定試運行后，組織建設單位、設計單位、監理單位進行正式驗收。驗收依據為合同、設計文件及國家相關標準。演示系統功能，審核竣工文檔。
- 培訓與移交：對用戶方的運維人員進行系統操作、日常維護及故障排查的培訓，移交所有技術文檔、設備保修資料及管理權限。
結論
弱電工程中的通信系統建設是一個系統工程，優秀的設計是成功的一半，而規范的安裝則是實現設計目標的保障。只有將前瞻性的設計與精細化的施工安裝緊密結合，并輔以嚴格的測試與文檔管理，才能構建一個高性能、易管理、可擴展的現代化通信基礎設施，為用戶的業務發展提供堅實可靠的數字底座。
